Une interface intuitive avec affichage en temps réel !

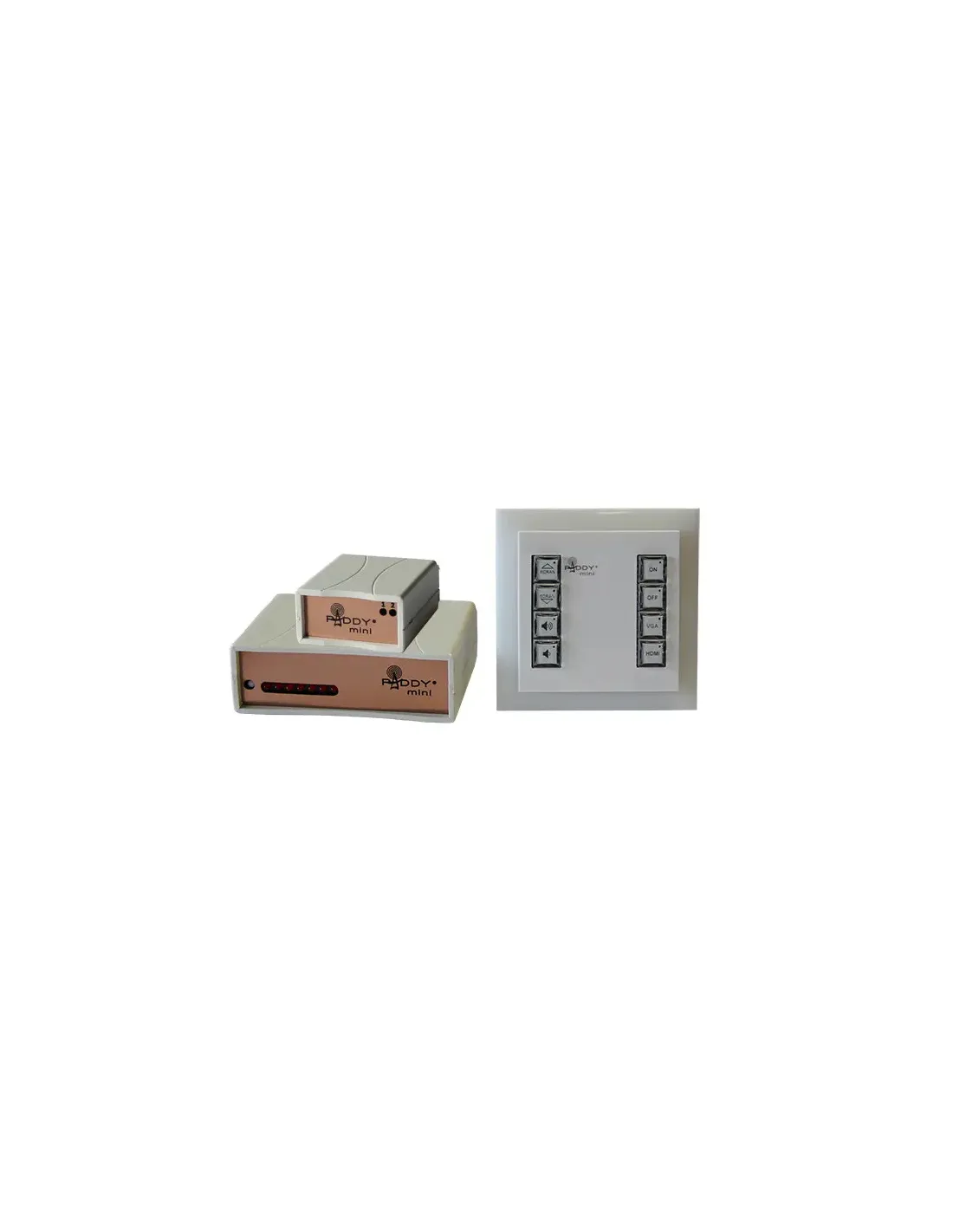

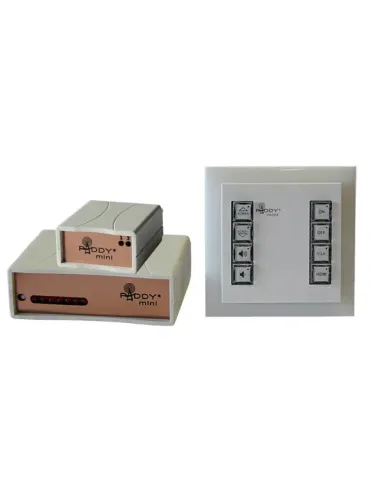

Le Kit émetteur RS232 8 fonctions avec écran de Paddy Mini est une solution de commande sans fil avancée, conçue pour piloter efficacement vos équipements audiovisuels et domotiques, tels que les vidéoprojecteurs, écrans électriques, systèmes d’éclairage ou amplificateurs.
Ce kit comprend un clavier 8 boutons rétroéclairé, intégrant un écran d’affichage qui permet de visualiser en temps réel les fonctions actives, les retours d’état ou les scénarios en cours. Le panneau peut être monté en saillie au mur ou sur table, et sa conception ergonomique assure une utilisation intuitive. Chaque bouton peut être programmé pour envoyer une ou plusieurs commandes simultanées, transformant une simple pression en scénario complet.
Le système inclut un récepteur RS232 PM-PRS capable de gérer jusqu’à 32 programmes personnalisés, ainsi qu’un module pour écran électrique, doté de 2 relais permettant les commandes montée / stop / descente. Grâce à la fréquence radio 868 MHz et une portée jusqu’à 100 mètres, ce kit assure une communication fiable, sans câblage complexe. Il est également extensible via un splitter RS232 pour contrôler plusieurs équipements à partir d’un seul module, tout en évitant les conflits de commande.
L’ensemble est livré avec tous les câbles nécessaires pour une installation immédiate.
Caractéristiques techniques :
- Panneau de commande :
- 8 boutons lumineux avec étiquettes interchangeables
- Montage mural ou sur table, en saillie (épaisseur <1 cm)
- Dimensions : 115x115x11 mm
- Fréquence : 868 MHz
- Portée : jusqu'à 100 m (selon l'environnement)
- Protection : IP20
- Alimentation : pile 3V CR2430 (durée de vie > 5 ans)
- Récepteur RS232 :
- Vitesse : 2 400 à 115 200 bps
- Configuration : parité, 7 ou 8 bits de données, 1 ou 2 bits de stop
- Jusqu'à 32 programmes
- Fonctions : macros, pause, répétition
- Modes : on, off, bascule, timer, poussoir
- Relais intégré 230V 5A NO/NF
- Antenne externe possible
- Alimentation : 230V intégrée
- Dimensions : 139x96x38 mm

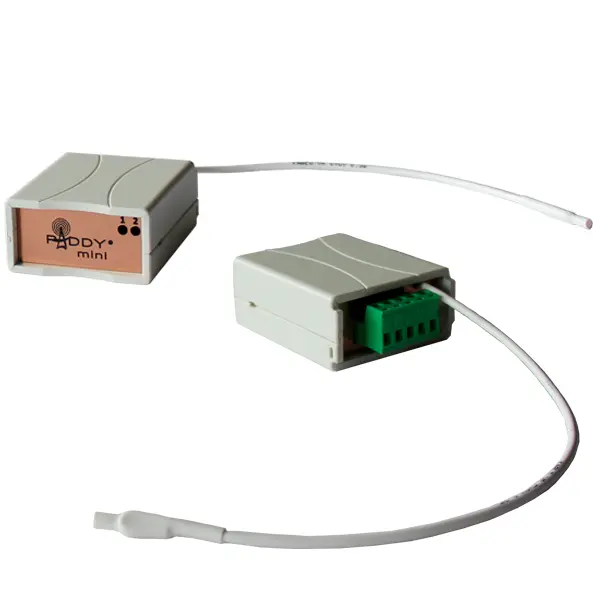

- Module écran électrique :
- 2 relais 230V 1 000VA
- Fonctions préprogrammées : montée, arrêt, descente
- Modes : direct (pression simple) et jalousie (pression longue)
- Fréquence : 868 MHz
- Connecteurs ressort (N L / N L1 L2)
- Antenne externe possible
- Alimentation : 230V
- Dimensions : 139x96x38 mm
Applications idéales :
- Contrôle de vidéoprojecteurs et écrans motorisés
- Systèmes audiovisuels professionnels (salle de réunion, amphithéâtres)
- Installations domotiques centralisées
- Scénarios de gestion combinée : lumière, volets, alimentation, audio-vidéo
